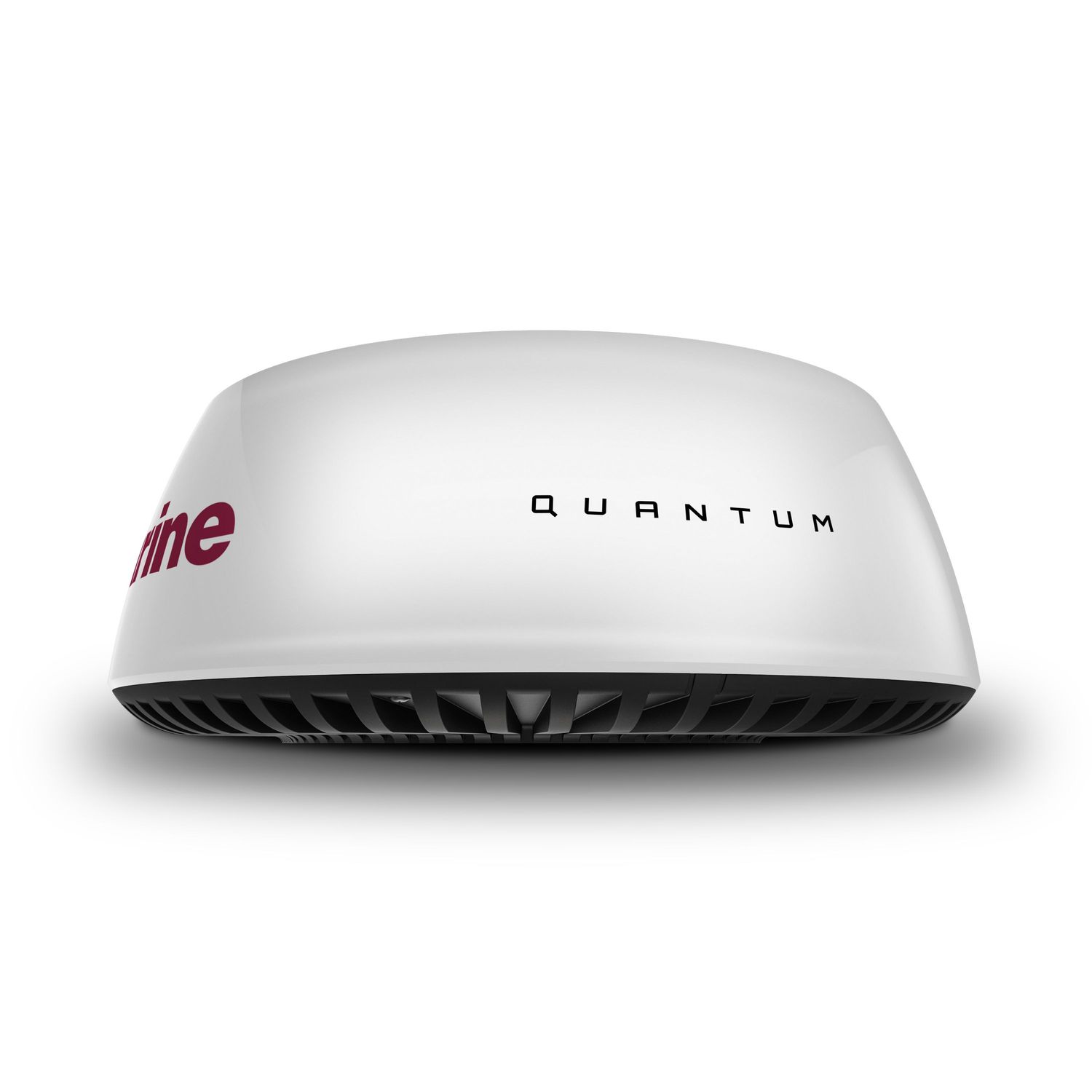

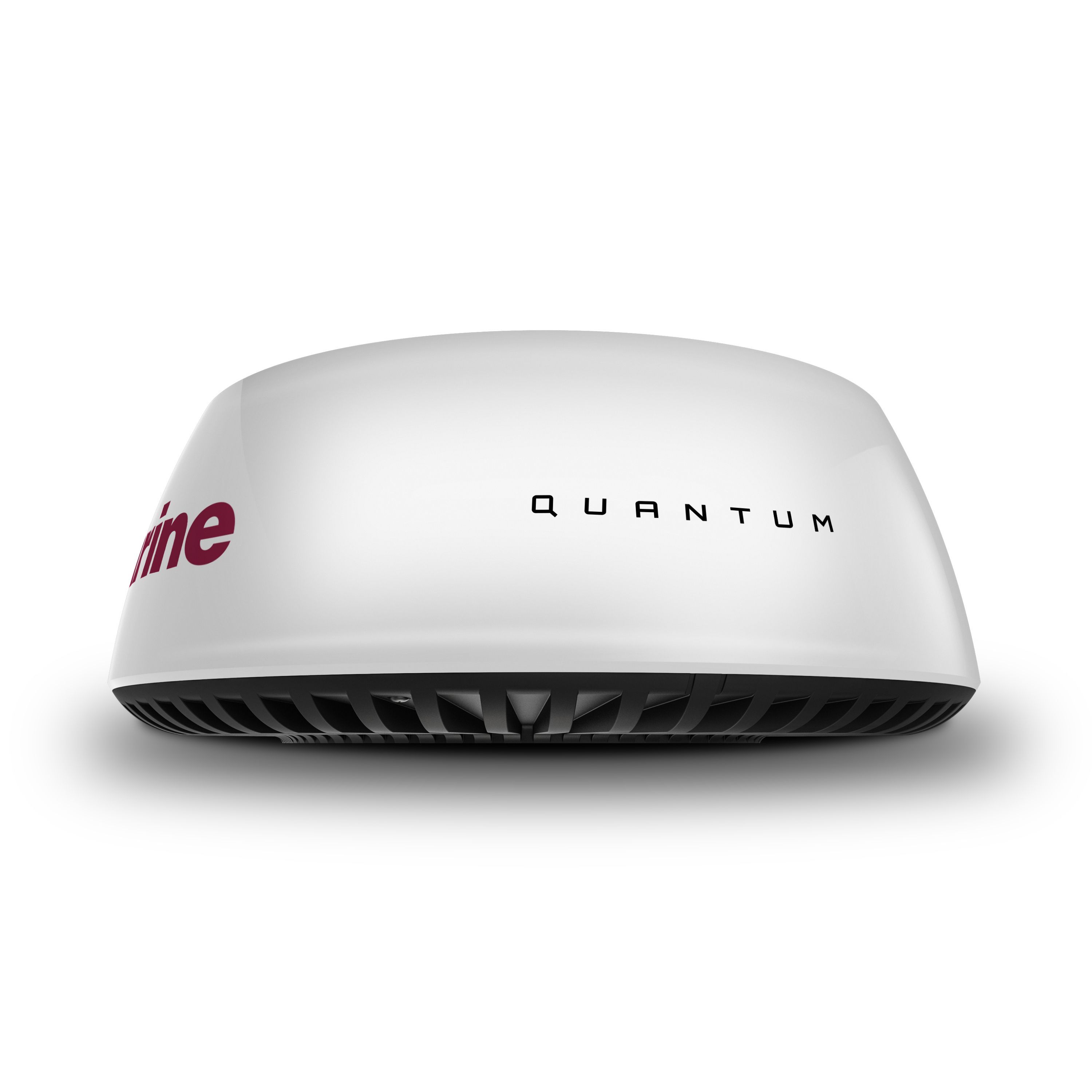

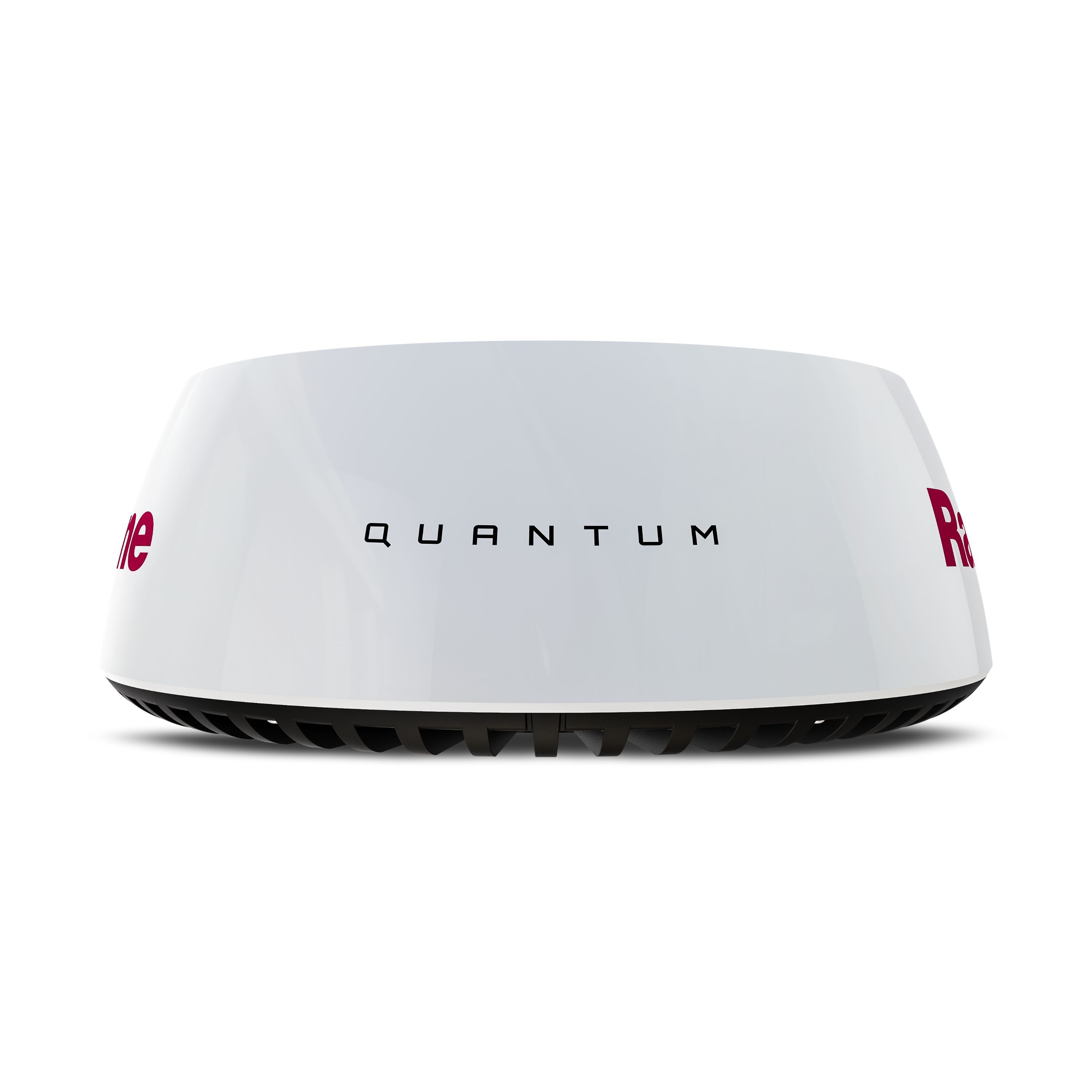

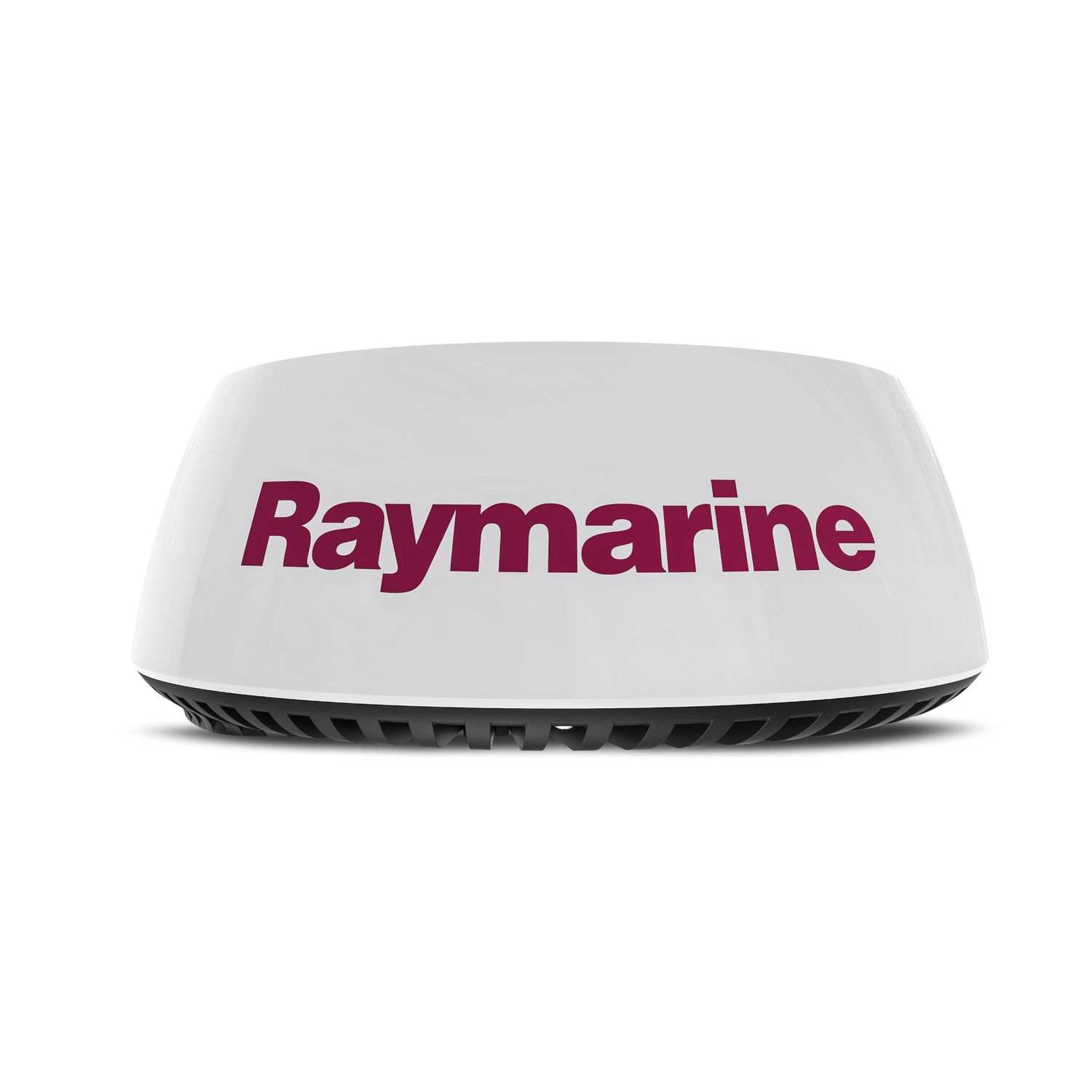

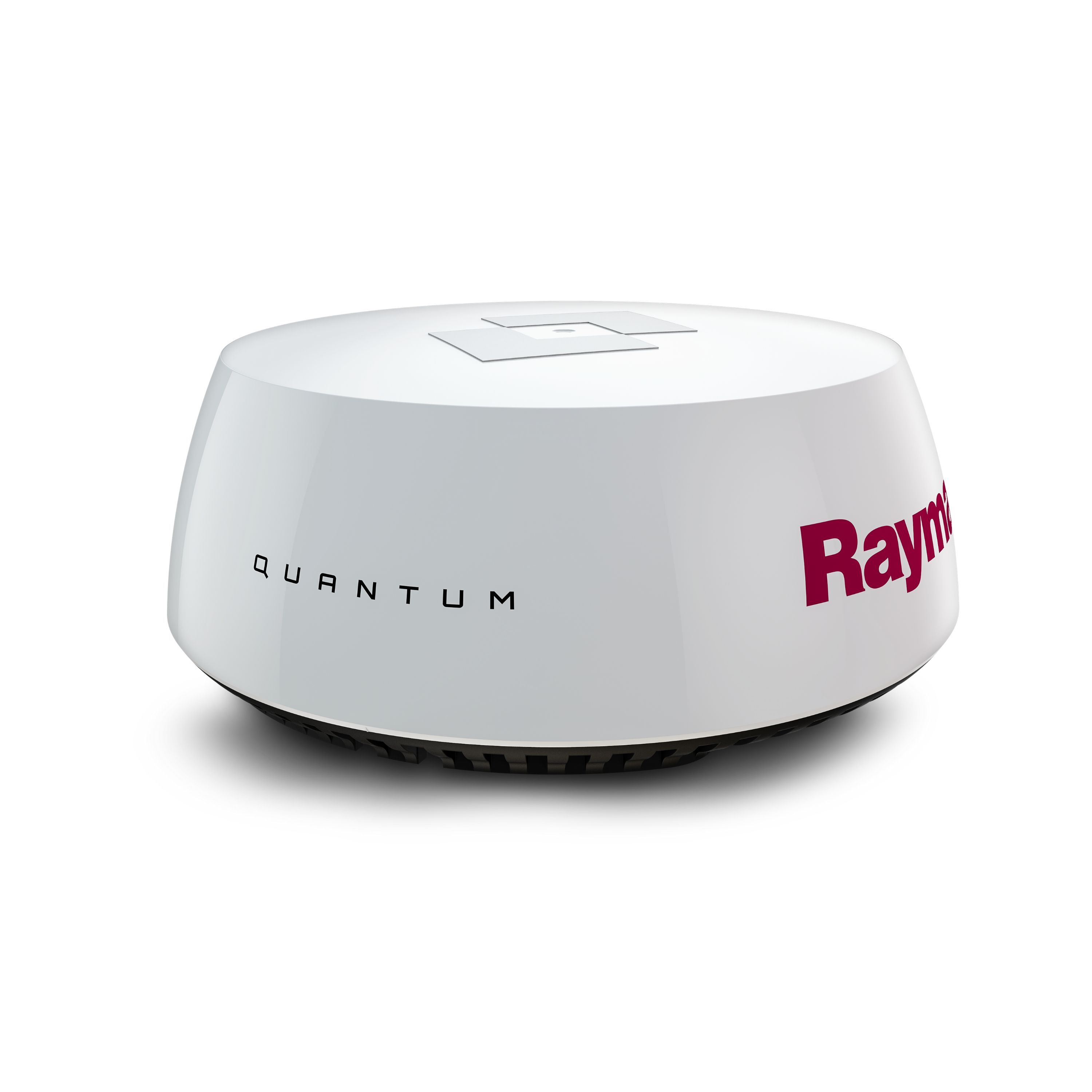

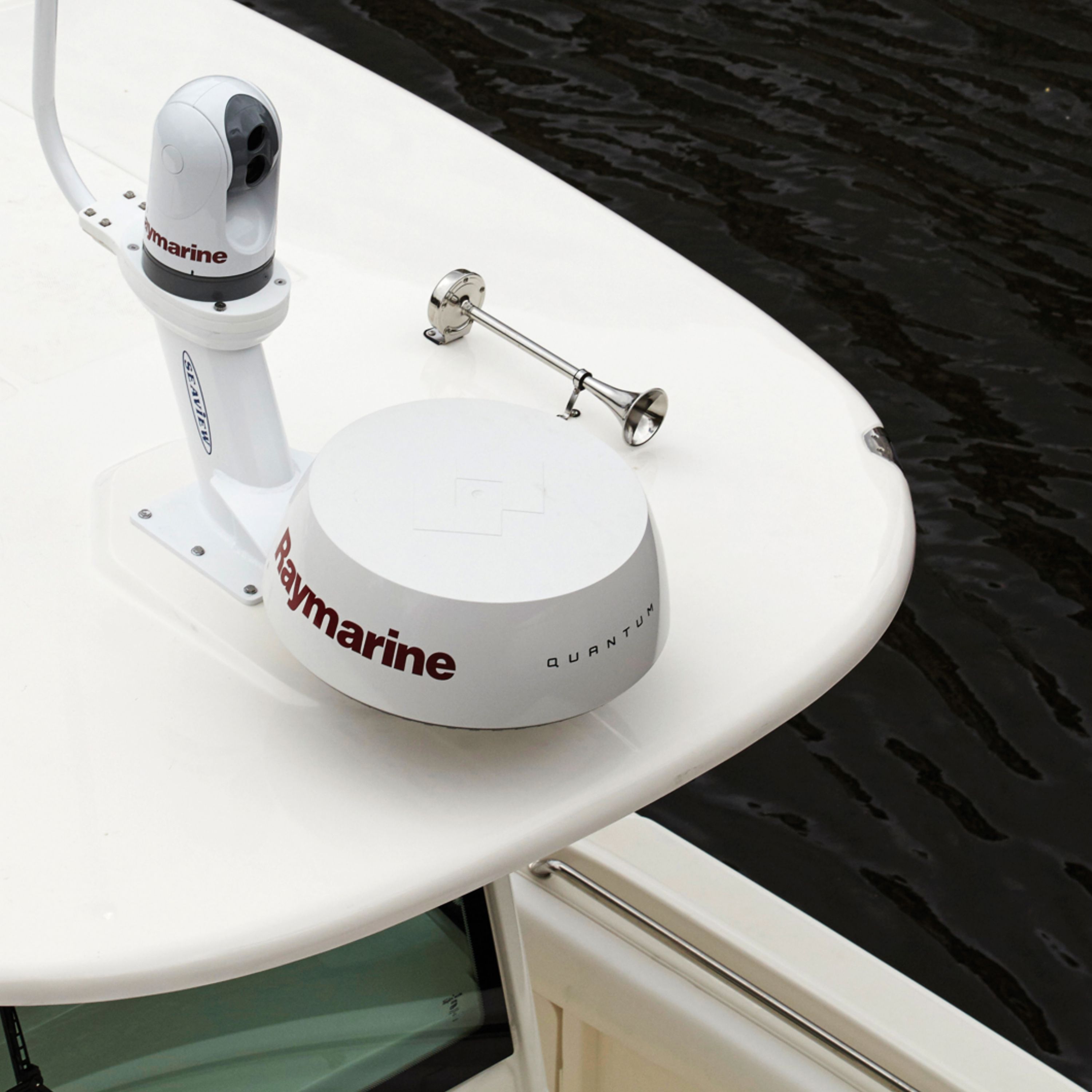

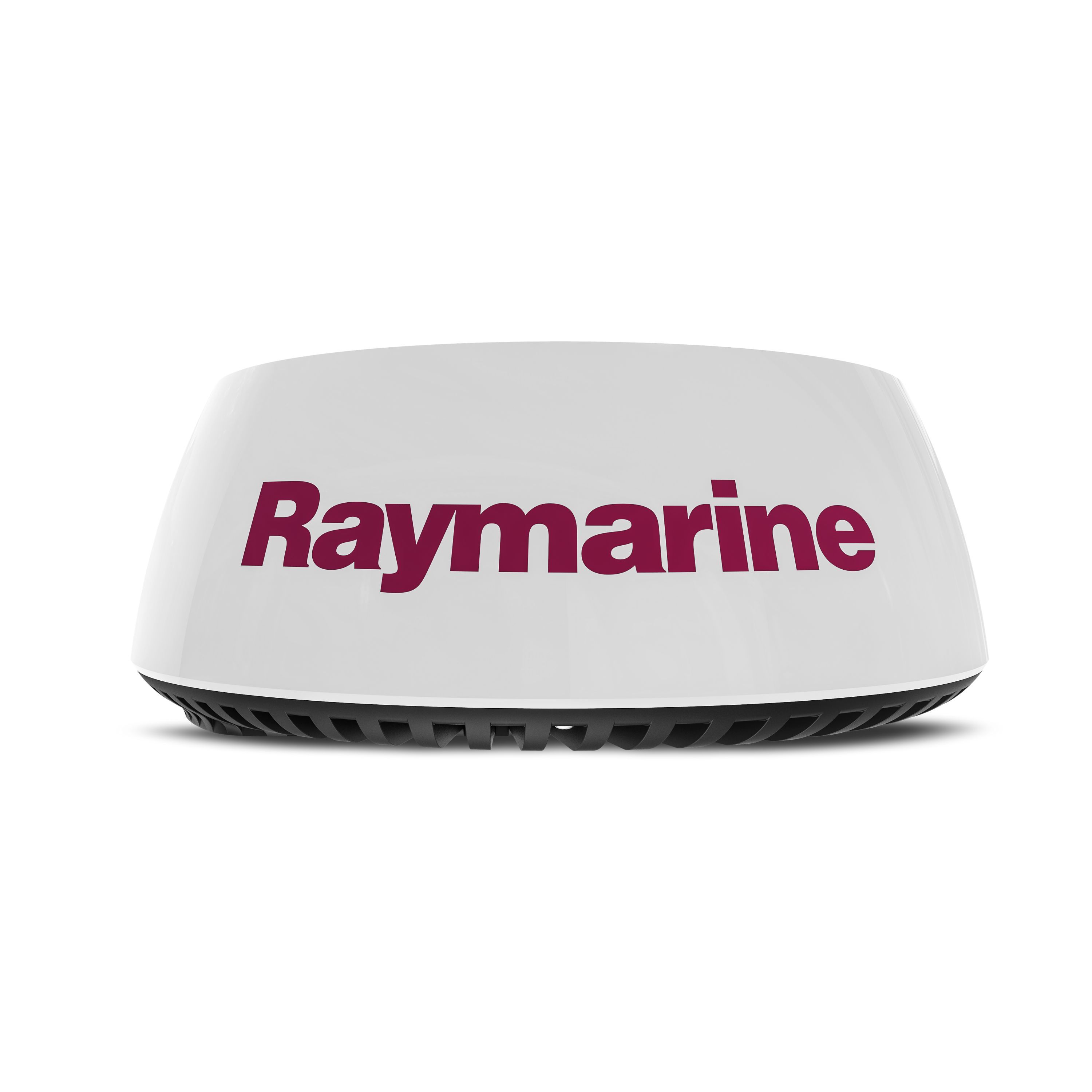

Raymarine Quantum Q24D Doppler 18" radar med Doppler kollisionsundgåelsesteknologi. Quantum 2's næste generation CHIRP pulskompressorradar fra Raymarine giver overlegen målsynlighed på både lange og ekstremt korte afstande.
Med avanceret Doppler-behandling markerer systemet øjeblikkeligt bevægelige radarkontakter og farvekoder dem for at vise, om de er på vej ind eller ud. Quantum med Doppler gør det nemt at skelne mellem potentielt farlige mål, når man navigerer i tæt trafikerede områder.
Nem identifikation af farlige mål
Raymarine Quantum 2 Doppler-målbehandling identificerer og farvekoder bevægelige radarmål for øjeblikkelig genkendelse og reduceret risiko for kollision.
Overlegen kollisionsundgåelse
Quantum 2-aktiveret MARPA giver en ubesværet metode til at spore farlige mål. Raymarine MARPA målsporing er den samme teknologi, der bruges af den amerikanske kystvagt.
Egenskaber:
- Doppler flydende måldisplay gør det muligt at få et overlegent situationsoverblik med det samme
- Fuldautomatisk ARPA-målsporing sammen med manuel MARPA-tilstand
- Justerbar TrueTrail-målhistorik viser bevægelseshistorikken for kontakter i bevægelse
- CHIRP-pulskompression registrerer kontakter så tæt som 5,5 m til navigation uden synslinje
- En rækkevidde på 40 km til tidlig detektering af trafik, navigationsassistance, land og vejr
- Øjeblikkelig oversigt – Quantum starter og er klar på få sekunder
- Samlet interferensafvisning eliminerer støj fra andre radarer
- Forenklet installation med Wi-Fi eller netværksforbindelse via tynd ledning
- Nem opgradering – Quantum 2 passer til samme boltmønster som andre Raymarine scannere
- Let og nem at installere – Quantum vejer op til 50 % mindre end sammenlignelige magnetronradarer
- Sikre emissioner – Quantum kan monteres hvor som helst om bord
- Lavt strømforbrug for forlænget batterilevetid under drift
Hvordan fungerer Doppler-radaren?
Mikrobølgeenergibølger sendes mod og returneres fra et fjernt mål, ligesom konventionel radar.
Bevægende mål sender ekkoer tilbage, hvis frekvens skifter op eller ned fra det, der oprindeligt blev transmitteret.
For indkommende mål stiger frekvensen, når forkanten af de returnerede ekkoer modtages oftere, fordi målets rækkevidde reduceres.
For udgående mål falder frekvensen, når de returnerede ekkoer spredes, fordi målets rækkevidde øges.
Doppler-radarerne er designet til at detektere disse små skift i bølgefrekvens og bruge dem til at klassificere bevægelige radarmål.
Doppler måling behandling
Doppler-radaren er indstillet specifikt til at detektere skiftet i den returnerede ekkofrekvens fra bevægelige kontra stationære mål.
Quantum 2 farvekoder derefter bevægelige mål for at angive, om de nærmer sig eller viger sig tilbage.
- Indkommende mål er farvet røde.
- Outputmål er farvet grønne.
Farvekodede mål gør det nemmere at skelne bevægende trafik fra andre mål, såsom land, navigationshjælpemidler og fartøjer, der er stoppet/ankret
Automatisk måldetektion og sporing
Quantum 2 har også fuldautomatisk måldetektion og sporing. Konfigurer brugerdefinerede sikkerheds- eller alarmzoner, og få besked om nye radarkontakter, der kommer ind i zonen. Quantum 2 kan begynde at spore disse kontakter automatisk, beregne kurs, hastighed, nærmeste punkt og mere. Du vil blive underrettet om farlige kontakter med hørbare alarmer og den enkle grafik på skærmen.
Quantum 2 har også Raymarines nye skærm med True Trails målhistorie. True Trails-funktionen giver dig mulighed for at se et historisk "spor" bag enhver bevægende kontakt. Denne yderligere information gør det endnu nemmere at fortolke andre fartøjers bevægelser og træffe smarte manøvrebeslutninger for at passere sikkert.
Robust og let design
Ligesom alle andre systemer fra Raymarine Quantum vil du også drage fordel af et robust og let design, der er super nemt at installere. Quantum 2 har et meget lavt batteriforbrug og er særligt velegnet til fartøjer, der kun drives af batterier. Quantum 2 med Doppler kan installeres i en traditionel kablet konfiguration, eller du kan bruge den indbyggede Wi-Fi-teknologi til at forbinde den til din Raymarine MFD.
Quantum 2 med Doppler sætter standarden for sikkerhed og undgåelse af kollisioner på vandet.
I kassen:
- Quantum 2 radom
- 10 m strømkabel (kun T70416 og T70417)
- M8 fastgørelsesbolte med fjederskiver og flade skiver
- Dokumentationspakke (inklusive montageskabelon)
Raymarine art nr: T70416
Specifikationer:
| Mål: Diameter | Højde | 541,0 mm | 209,5 mm |
| Vægt: | 5,6 kg |
| Forsyningsspænding: | Enten 12 eller 24 V dc nominel Minimum: 10,8 V dc | Maks 31,2 V dc |
| Strømforbrug: | Transmissionstilstand (maks.) 17 W | Dvaletilstand: 7 W | Dvaletilstand (gælder kun radarer tilsluttet via Wi-Fi): 2 W |
| Vandtæthed: | IPX6 |
| Driftstemperaturområde: | -10 til +55 °C |
| Lagringstemperaturområde: | -25 til +70 °C |
| Ekstra lagringsforhold: | Opbevares lodret. Bloker ikke ventilationen på undersiden |
| Fugtighed: | Op til 95 % ved 35 °C |
| Maks vindhastighed: | 100 knop |
Sender:
| Type: | X-bånd solid state transmitter med pulskomprimeringsteknologi |
| Sendefrekvens: | 9354 til 9446 MHz |
| Maksimal udgangseffekt: | 20 W |
| Dupleksenhed: | Cirkulator |
| Pulsbredde (3 dB): | 40 ns til 14,7 |
| Pulslængder: | Pulslængder: 400 ns til |
| Frekvens for puls gentagelse: | 2083 Hz |
| Pulsbåndbredde: | Op til 32 MHz |
| Hvilemodus: | Scannerrotation – FRA | Scanneroverførsel – FRA | Wi-Fi-link –PÅ |
Antenne:
| Type: | Patch-antenne |
| Strålebredde (nominel): | Horisontal: 4,9° | Vertikal: 20° |
| Polarisering: | Horisontal |
| Rotationshastighed: | 24 opm nominel |
Doppler:
| Målsporing: | Sporing af 10 samtidige MARPA- og/eller ARP-mål (med Doppler-assistert ARPA) |
| Målfiltrering: | True Motion-modus identifiserer bare objekterne som bevæger sig i forhold til fartøyet |
Raymarine er en pioner inden for udviklingen af høj-kvalitets navigationsløsninger til maritime miljøer med over 80 års erfaring. Specialiseret i at skabe brugervenlige og robuste systemer, leverer Raymarine alt fra avancerede ekkolod til GPS-plottere og autopiloter, der forbedrer sikkerheden og oplevelsen ombord.

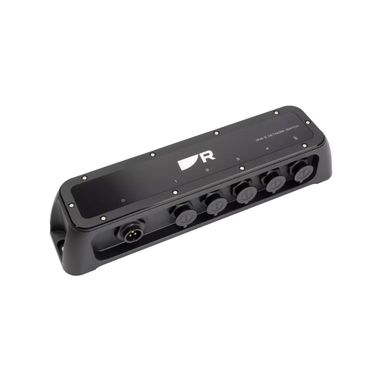

- Leverer både strøm og data
